Лантан азотнокислый: секреты синтеза пьезоэлектрических пленок для современной электроники
Пьезоэлектрические тонкие плёнки — это невидимый фундамент современной микроэлектроники. Они превращают механическое давление в электрический сигнал в медицинских датчиках, задают частоту в акустических фильтрах смартфонов и приводят в движение микрозеркала проекторов. И хотя в спецификациях готовых устройств вы не найдёте упоминания о лантане азотнокислом, именно этот реактив часто определяет, получится ли плёнка с нужными характеристиками или очередная партия уйдёт в брак.
Почему ориентация кристаллитов решает всё
Пьезоэлектрический отклик PZT (цирконата-титаната свинца) сильно зависит от направления кристаллографической ориентации. Максимальный коэффициент d33 достигается в направлении (100). Проблема в том, что при осаждении на стандартную платинизированную кремниевую подложку плёнка спонтанно выбирает ориентацию (111) — поверхностная энергия этого среза ниже, и кристаллиты «ложатся» именно так.
Решение пришло из области буферных слоёв. Исследования Jong-Jin Choi и коллег из Сеульского национального университета показали: если на подложку предварительно нанести тонкий слой лантана азотнокислого, а затем отжечь его в интервале 450–550 °C, образуется промежуточная кристаллическая фаза, которая радикально снижает энергию нуклеации для (100)-зародышей. Дальнейшее осаждение PZT уже «выбирает» эту ориентацию — причём независимо от вариаций температуры пиролиза, времени отжига и скорости нагрева. Воспроизводимость процесса возрастает на порядок, что критически важно для серийного производства.

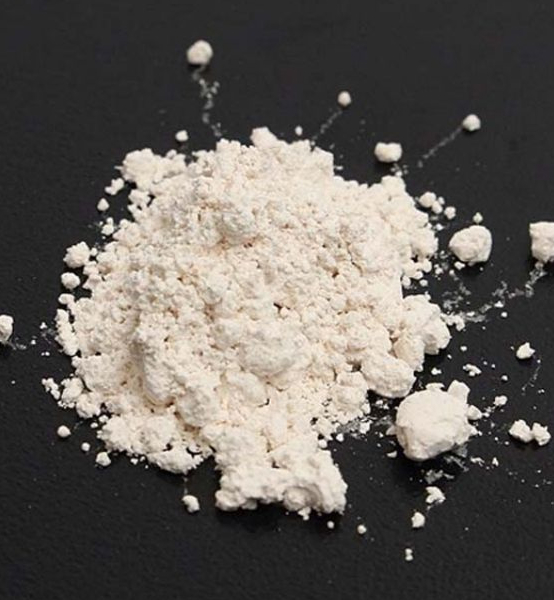

Лантан азотнокислый 6-водный (La(NO₃)₃·6H₂O) в порошке, по ТУ 48-4-218-72. Применяется для: катализаторов дожига выхлопных газов, синтеза пьезоэлектрических пленок для электроники, варки оптического стекла с высоким показателем преломления и аналитической химии.
Химия процесса: от нитрата к оксиду
Ключевой момент — термическая эволюция La(NO₃)₃·6H₂O. При нагреве до 440–550 °C он проходит через стадию оксинитрата лантана, а при более высоких температурах превращается в оксид La₂O₃. Эта кажущаяся простой последовательность таит ловушку.
Если передержать буферный слой при 650 °C, промежуточная фаза исчезает, и PZT теряет ориентационный контроль — плёнка становится смешанной (100)/(110). Диэлектрическая проницаемость такого слоя резко падает из-за низкодиэлектрического La₂O₃, который не успевает прореагировать или удалиться.
Здесь и проявляется второе правило: добавка никеля меняет всё. Если ввести в буферный раствор ацетат никеля, после отжига при 650 °C образуется LaNiO₃ — проводящий оксид с перовскитной структурой. Он не только сохраняет функцию ориентационного контроля, но и работает как нижний электрод: снижает коэрцитивное поле и повышает остаточную поляризацию плёнки. Исследования Suzuki и коллег показали, что PZT/LNO-конденсаторы демонстрируют остаточную поляризацию 18 мкКл/см² и выдерживают до 10⁸ циклов переключения без усталостной деградации.
Чистота реактива: где кроется брак
Лантан азотнокислый, как и любой редкоземельный прекурсор, несёт в себе следы соседних лантаноидов — церия, празеодима, неодима. Их ионные радиусы близки, и при высокотемпературном синтезе они легко встраиваются в решётку, замещая лантан. Результат — локальные искажения кристаллической структуры, рост диэлектрических потерь и падение пьезомодуля.
Не менее опасны анионные примеси. Сульфаты и хлориды, попадающие из неочищенного сырья, при термообработке образуют легкоплавкие эвтектики или газообразные продукты, которые вспенивают плёнку. Пористость в пьезоэлектрическом слое — это прямой путь к пробою при рабочих напряжениях и нестабильности резонансной частоты в фильтрах.
Современные требования к прекурсорам для микроэлектроники ограничивают содержание примесей на уровне десятков ppm. Для лантана азотнокислого контроль чистоты перестаёт быть опцией — он становится частью технологического регламента. Реактивы квалификации «х.ч.» и «ос.ч.» с содержанием основного вещества 99,99% и выше — не роскошь, а необходимость, когда речь идёт о воспроизводимости характеристик от партии к партии.
Что получается на выходе
Плёнки PZT, выращенные через лантан-нитратный буфер, демонстрируют:
- Стабильную (100)-текстурудо толщины 10 мкм при многократном нанесении;
- Барьерную функциюпротив диффузии свинца в кремний, что позволяет осаждать PZT напрямую на Si, SiO₂/Si и стекло;
- Плотную беспористую микроструктурус пирамидальными зёрнами, характерными для колоннарного роста;
- Повышенный пьезоэлектрический коэффициентпо сравнению с (111)-ориентированными аналогами.
Для датчиков давления это означает возросшую чувствительность и меньший гистерезис. Для акустических фильтров на объёмных волнах — стабильную резонансную частоту и низкие вносимые потери. Для ультразвуковых преобразователей — предсказуемое поведение при циклических нагрузках.
Лантан азотнокислыйне производит впечатления «звёздного» материала. Его нет в формуле готового пьезоэлектрика, он не упоминается в спецификации конечного устройства. Но именно от его чистоты и точности термообработки зависит, получится ли плёнка с нужной текстурой или очередная партия с разбросом параметров. В технологии тонких плёнок вспомогательные слои часто оказываются важнее основных — и лантан азотнокислый здесь не исключение.
Вопросы и ответы
Лантан в составе буферного слоя формирует промежуточную кристаллическую фазу, которая снижает энергию нуклеации и задаёт (100)-ориентацию кристаллитов PZT — направление с максимальным пьезоэлектрическим откликом
Оптимальный диапазон —450–550 °C. При более высокой температуре (около 650 °C) промежуточная фаза разрушается, и ориентационный контроль теряется
После отжига при 650 °C образуется LaNiO₃ — проводящий оксид. Он сохраняет функцию ориентации, но при этом снижает коэрцитивное поле и повышает остаточную поляризацию плёнки
Соседние редкоземельные элементы (Ce, Pr, Nd)из-за близости ионных радиусов встраиваются в решётку и увеличивают диэлектрические потери. Сульфаты и хлориды вызывают пористость при термообработке.
Технически можно, но плёнка будет слабо кристаллизоваться, растрескиваться, а свинец продиффундирует в кремний. Буфер из лантана азотнокислого работает ещё и как диффузионный барьер против Pb-Si взаимодиффузии
Чаще всего золь-гель метод с центрифугированием (spin coating). Буфер наносится первым, отжигается, затем послойно осаждается PZT с промежуточной сушкой и пиролизом.
Напрямую. Вариации в содержании примесей меняют температуру фазовых переходов в буферном слое, что приводит к разбросу ориентации и электрофизических параметров от партии к партии.
Пьезоэлектрические датчики давления и акселерометры, акустические фильтры на объёмных волнах, микронасосы, ультразвуковые преобразователи для медицинской визуализации, инфракрасные сенсоры
Исследования показывают эффективную толщину порядка 15–30 нм — этого достаточно для ориентационного контроля и барьерной функции без заметного вклада в диэлектрические потери
Да, используются буферы на основе титаната свинца, оксида циркония, но лантан-нитратный слой выгодно отличается простотой нанесения и толерантностью к вариациям условий осаждения.
